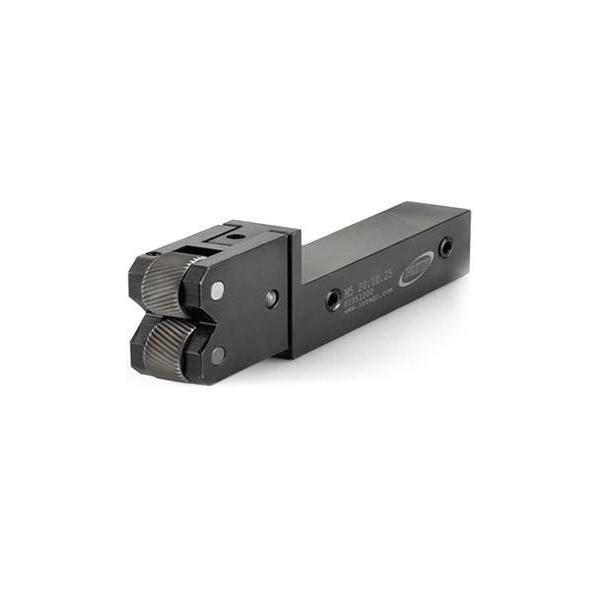

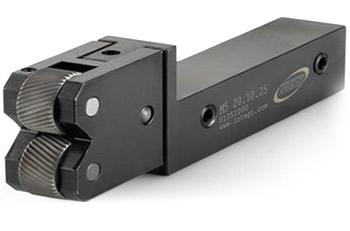

M5
Ürün Açıklaması
- Dönen kafalı form tırtıklı takım, üç tırtıklı-tekerlek çifti tutabilir.

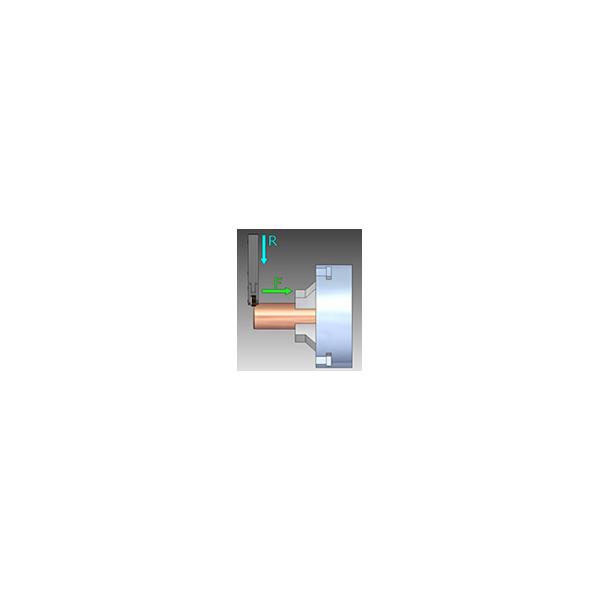

- Hem çapraz (F) hem de radyal (R) besleme için uygundur.

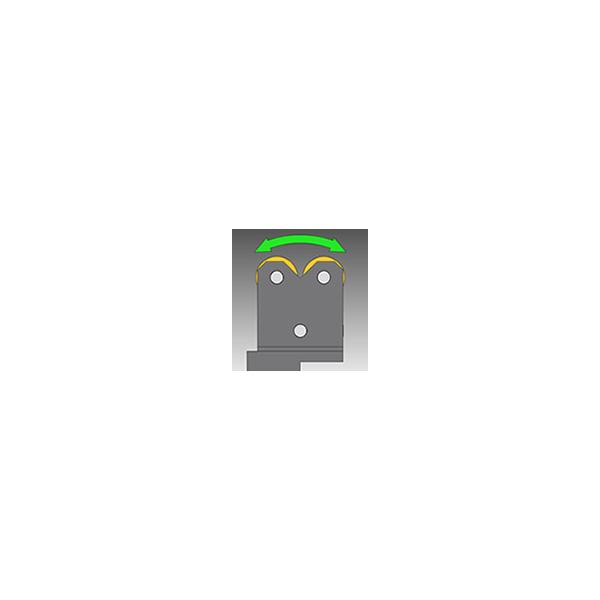

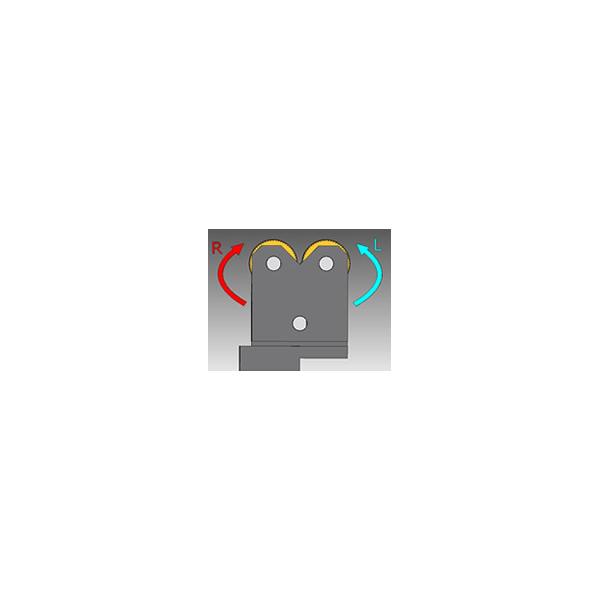

- The ability to rotatte that the head has ensures the centering of the knurls on the workpiece.
- RGE kareli tırtıl için önerilir.
Makine Tipleri
- Konvansiyonel torna tezgahları için.
| Tırtıl Şekli | Knurl | Besleme | |
 |
RAA | AA+AA |  |
 |
RGE 30º | BR 30º + BL 30º | |
 |
RGE 45º | BR 45º + BL 45º | |

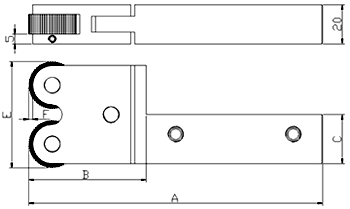

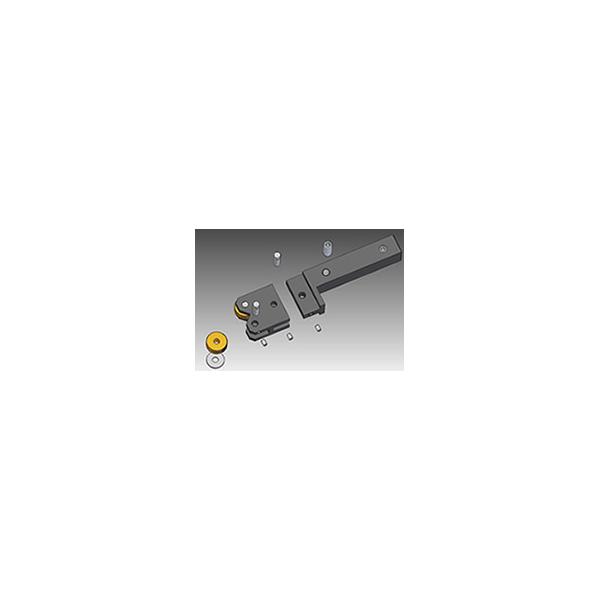

| Kod | Referans | Versiyon | Kapasite | Tırtıl Top Ölçüsü | A | B | C | E | F | Kg | Yedek Parça | |
| 01050700 | M5 20.08.20 | R+L | Ø8÷200 | 20x8x6 | 139.5 | 49 | 20 | 42 | 2.5 | 1.0 |
EM4/M5 20.06 HM |
 |
| 01050800 | M5 20.08.25 | R+L | Ø8÷200 | 139.5 | 49 | 25 | 42 | 2.5 | 1.0 | |||
| 01050900 | M5 20.10.20 | R+L | Ø8÷200 |
20x8x6 20x10x6 |
139.5 | 49 | 20 | 42 | 2.5 | 1.0 | ||
| 01051000 | M5 20.10.25 | R+L | Ø8÷200 | 139.5 | 49 | 25 | 42 | 2.5 | 1.0 | |||
| 01050100 | M5 25.08.20 | R+L | Ø8÷300 | 25x8x8 | 150 | 60 | 20 | 55 | 2.1 | 1.0 | EM4/M5 20.08 HM | |
| 01050200 | M5 25.08.25 | R+L | Ø8÷300 | 150 | 60 | 25 | 55 | 2.1 | 1.0 | |||
| 01050300 | M5 25.10.20 | R+L | Ø8÷300 |
25x8x8 25x10x8 |
150 | 60 | 20 | 55 | 1.1 | 1.0 | ||
| 01050400 | M5 25.10.25 | R+L | Ø8÷300 | 150 | 60 | 25 | 55 | 2.1 | 1.0 | |||
| 01050500 | M5 25.12.20 | R+L | Ø8÷300 |
25x8x8 25x10x8 25x12x8 |
150 | 60 | 20 | 55 | 2.1 | 1.0 | ||
| 0105600 | M5 25.12.25 | R+L | Ø8÷300 | 150 | 60 | 25 | 55 | 2.1 | 1.0 | |||
